MANUFACTURING CAPABILITY

制程能力

SMT线体配置

贴装能力:芯片最小间距0.35 Pitch,零件最小01005尺寸。

线体PCB装载锡膏印刷SPIChip parts贴装Multi-parts贴装回流焊AOICPH
LINE-1INOEVER EW-250LDG9+ / G9+SINIC-TEK S8030D 双轨×1NPM-D3 ×3 双轨TT2×1 双轨S&M 双轨12温区氮气炉德中×2100,000
LINE-2INOEVER EW-250LDGSE / GSESINIC-TEK S8030D 双轨×1FUJI NXTIIC ×8 双轨FUJI NXTⅡ M6×3 双轨S&M 双轨10温区德中×1100,000
LINE-3INOEVER EW-250LDG9+ / G9+SINIC-TEK S8030D 双轨×1FUJI NXTIIC ×8 双轨FUJI NXTⅠ M6×3 双轨劲拓 JTE-1000-XLH 10温区双轨德中×1100,000
LINE-4INOEVER EW-250LDGKGSINIC-TEK S8030D 双轨×1FUJI NXTIIC ×6XPF×1HELLER 1936 10温区振华兴 VCTA-A410×180,000

检测设备

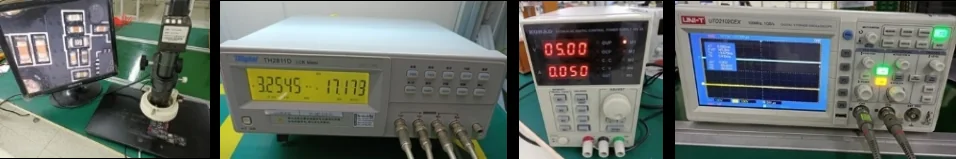

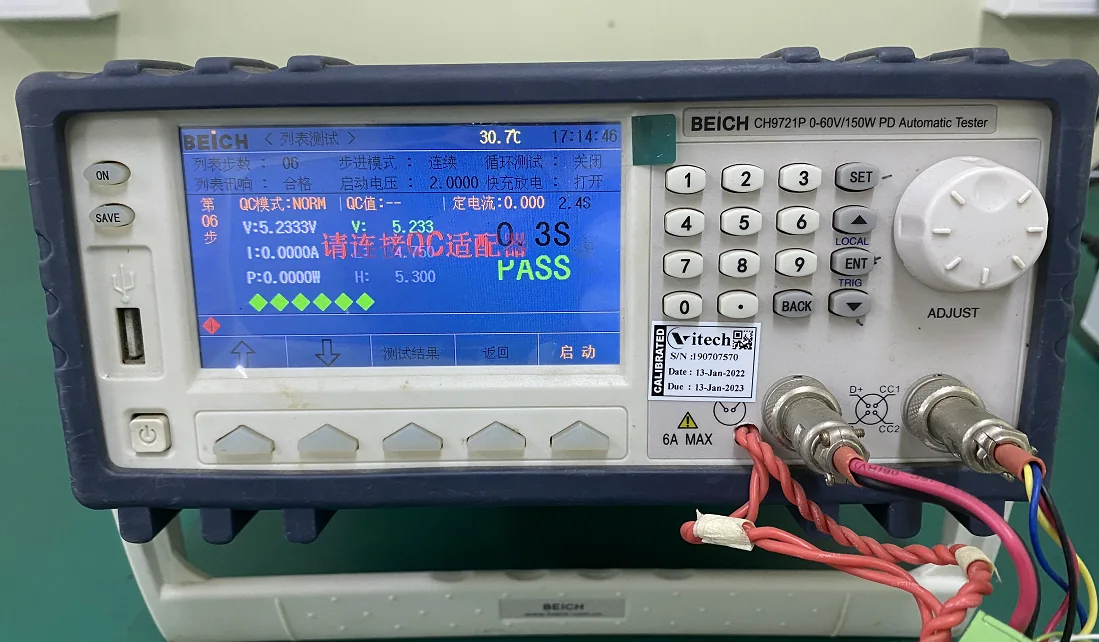

检测与测试设备包括:电子负载仪、20M三踪示波器、无线通讯综合测试仪、蓝牙多功能测试仪、ICT检查仪器、100M双踪示波器、DC电源、LCR Meter、电子显微镜、X-Ray。

设备能力

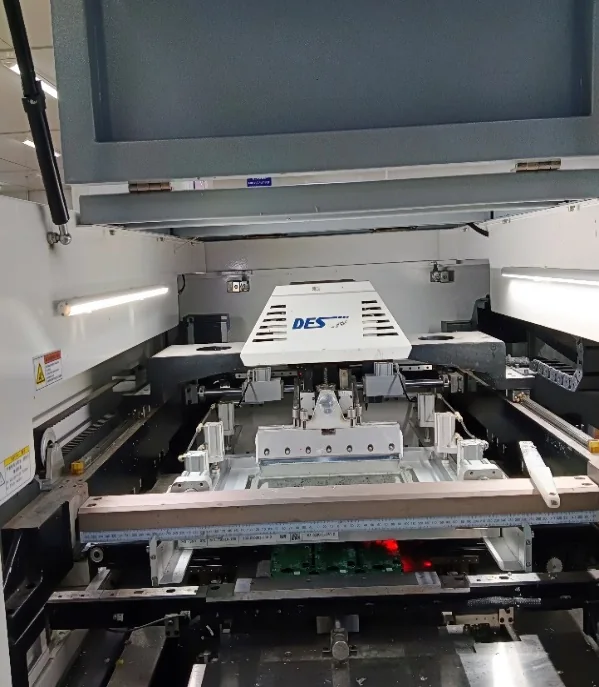

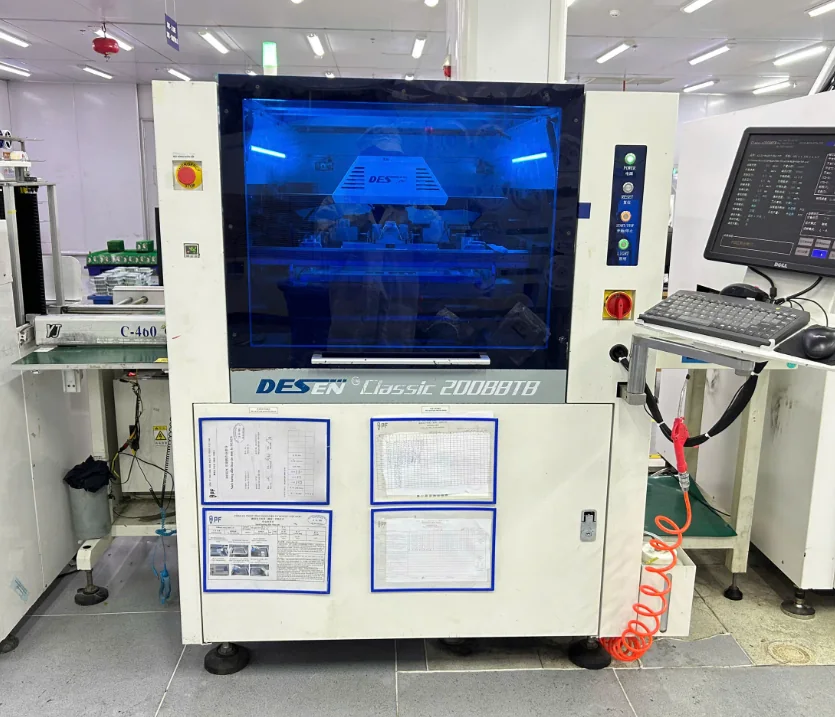

锡膏印刷工序 - 工具要求

项目要求

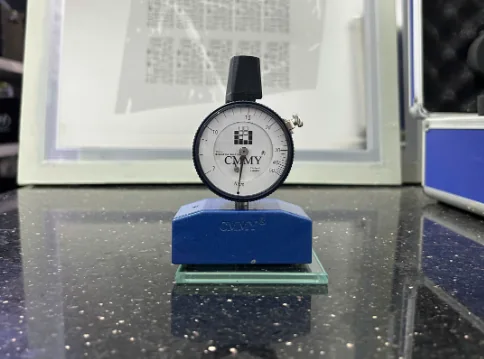

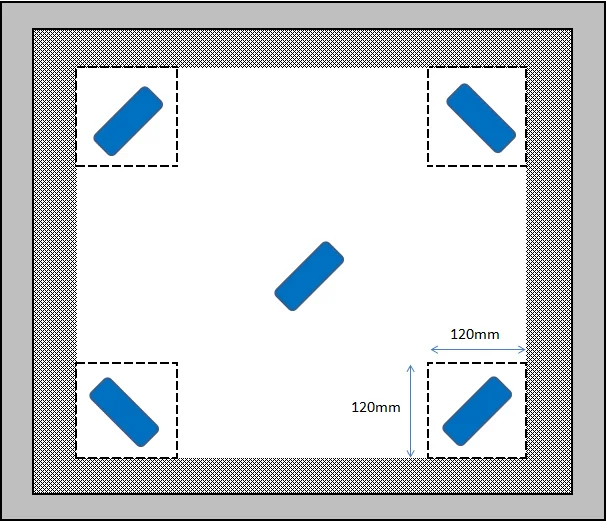

钢网报废要求任一点张力不满足F≥30N/cm,或四角4个点的张力差不满足⊿F<18N/cm时进行报废处理。
钢网在线擦网清洗模式:湿擦→真空擦→干擦。≤0.4mm pitch CSP、01005及以下器件时≤1次/2pcs;>0.4mm~0.65mm pitch、0201及以上器件推荐1次/3~8pcs;>0.65mm pitch器件推荐1次/5~15pcs。
新钢网入库检验目检表面、检查网框平整度、核对开口及PCB文件、张力测试F≥30N/cm。

锡膏印刷设备能力

技术指标指标要求
可加工PCB尺寸单轨:50mm×50mm—457mm×406mm
PCB厚度0.4~6mm
处理基板重量(含托盘)1.5KG
可印刷器件0.4mm pitch、0201及以上器件
印刷精度设备精度/制程精度:Cpk>2,±25μm
印刷速度2~200mm/s
分离速度 / 距离0.1~10mm/s;0~5mm
刮刀压力0~20Kg
钢网清洗模式自动清洗(干/湿/真空可分别编程设置,真空测量、擦拭机械压力控制、易保养)
重复印刷稳定性同一片典型产品PCB(须包含0.4mm QFP)印刷后不洗板、不清洗钢网,再次放入印刷机印刷,至少连续2次无连锡和外观缺陷。
进板方向左进右出、左进左出、右进左出、右进右模式快速切换
轨道平行度<0.5mm,不易变形,不卡板
视觉系统数字相机,FOV >5mm×7.5mm
支撑方式真空吸附+钢性顶针+支持块
支撑面积要求距离轨道两边≤13mm

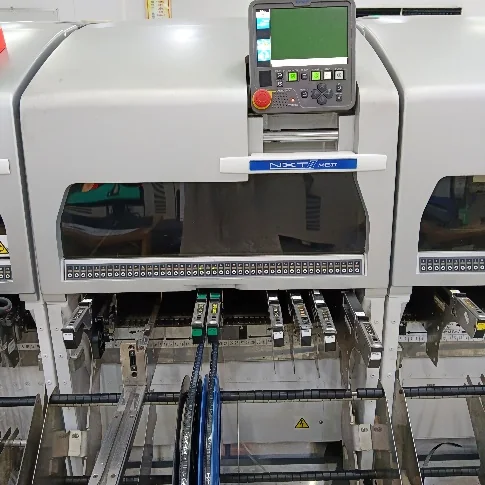

贴片机设备处理能力

高速贴片机NXT M3 III、泛用机NXT M6 Ⅱ;理论产能:Chip元件约15000点/小时(每个模组)。

技术指标指标要求
可加工PCB尺寸50×50~450×535mm(单轨)
可加工PCB厚度0.3~4.5mm
可处理元器件尺寸0.4×0.2×0.12mm~75×75×25mm
器件最大高度25mm
贴片精度45um@3σ(高速机);25μm@3σ(泛用机)
引脚/BGA球间距识别引脚间距0.25mm,BGA球间距0.3mm
可接受PCB变形量2.5mm

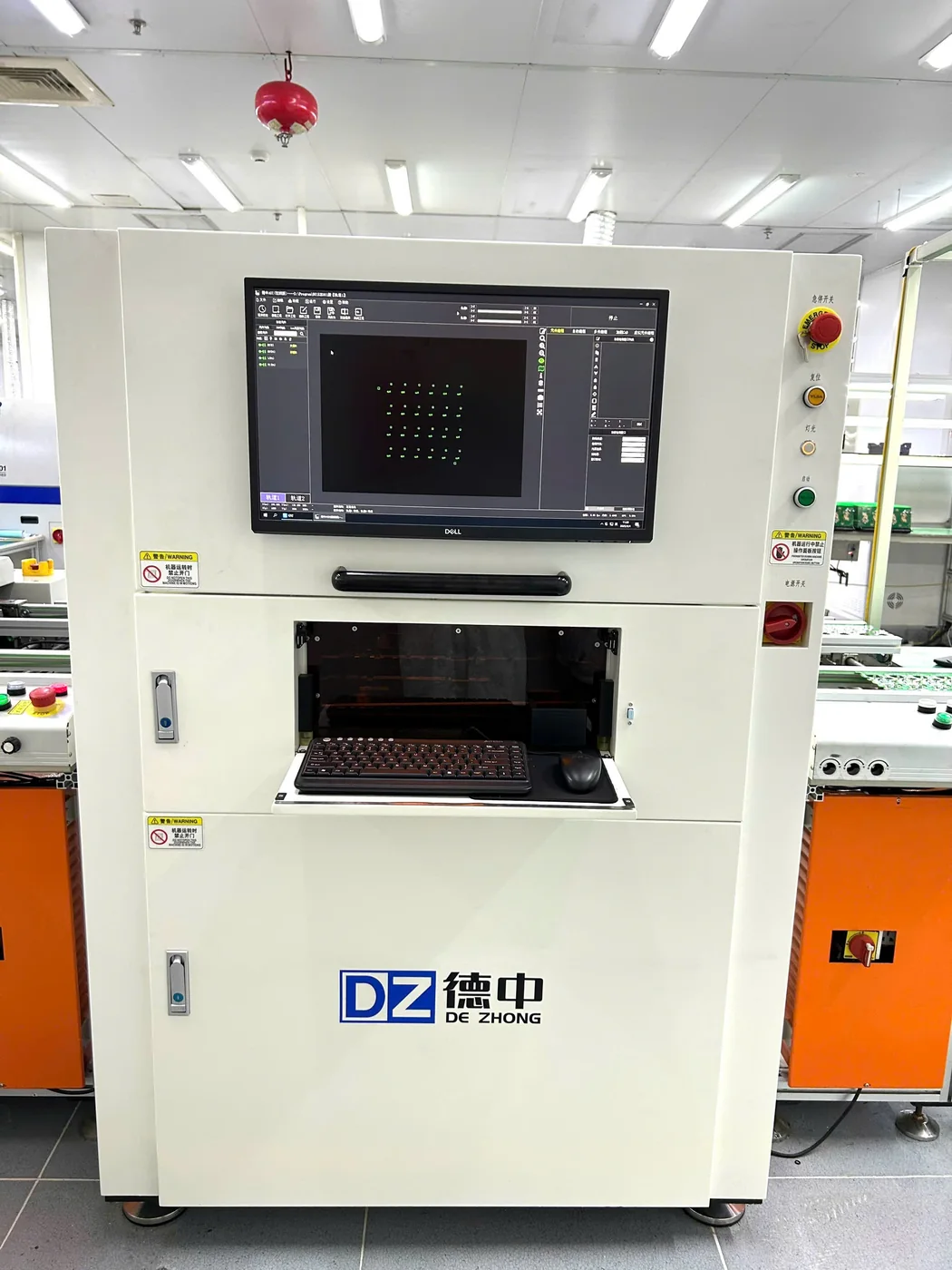

AOI设备能力

AOI元件测试范围覆盖Pitch QFP器件、01005器件;PCB可测区域50×50~330×250mm(双轨)或50×50~450×515mm(单轨);检出率≥98%。

AOI缺陷测试覆盖

检出率(Escape rate)=1-(漏测器件数/总缺陷器件数)×100%。V表示全部可测;O表示绝大部分可测但存在受限情况;X表示完全不可测;—表示无该不良类型。

器件缺件墓碑侧立反贴偏移少锡连锡极性错
RVVVVVO
CVVVVO
LVVVVO
TCVVVVVOV
RNVVVVOO
CNVVVVOO
ICVVVOOO
三极管VOVOV
功率三极管VVVOV
DVVVVVOO
BGAVOXXV
异形元件VOOOOO

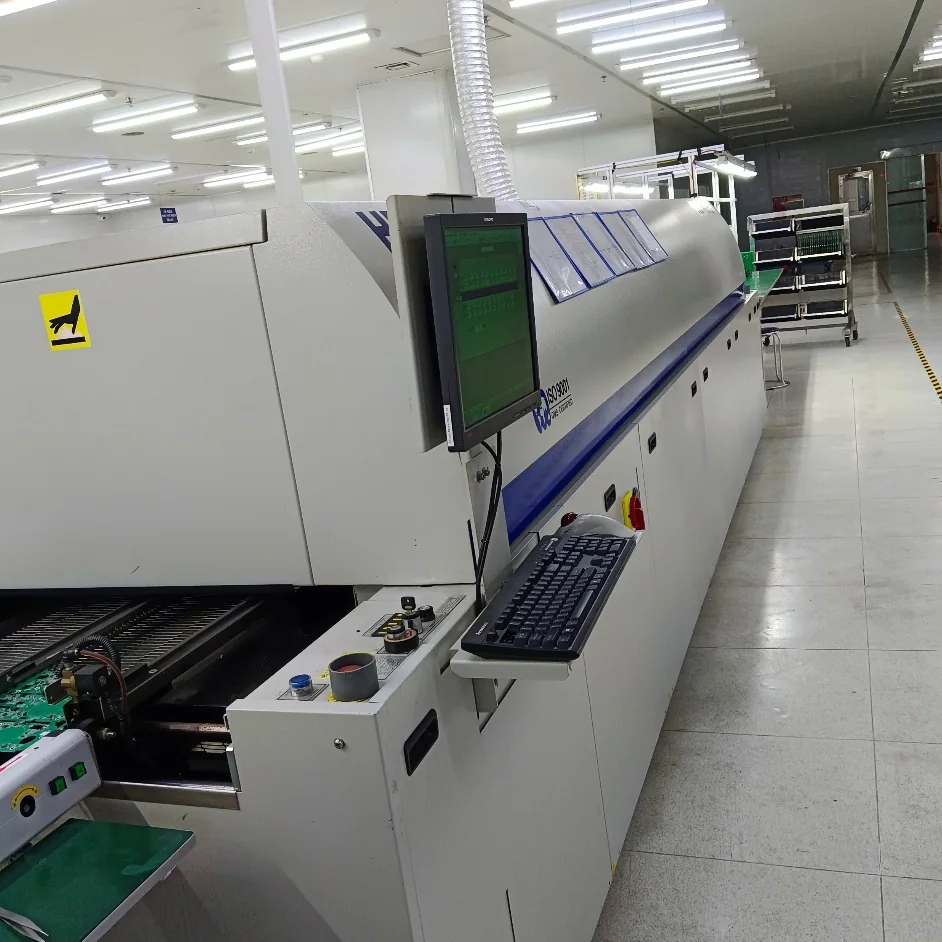

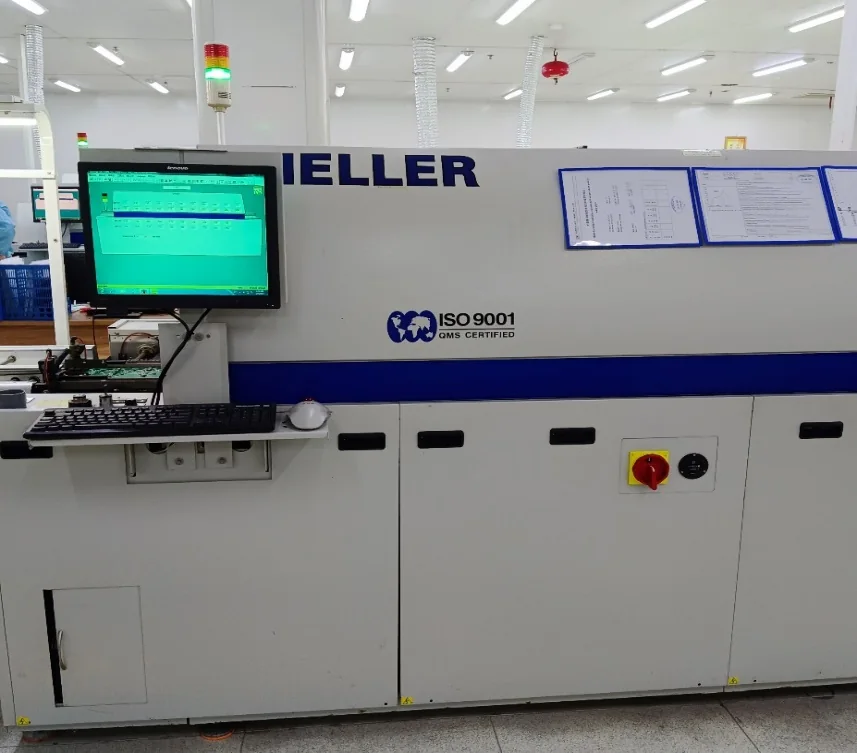

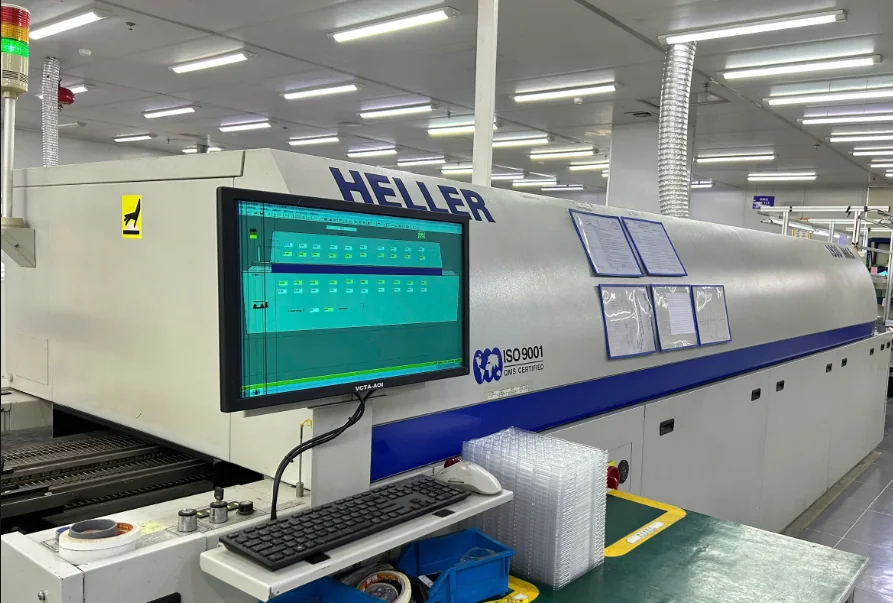

回流炉通用要求

回流炉温区数量要求≥8,优选≥10;使用KIC测温系统进行回流曲线测量;量产产品炉温曲线每天测量一次,试产产品每次上线前测量。

X-Ray设备能力

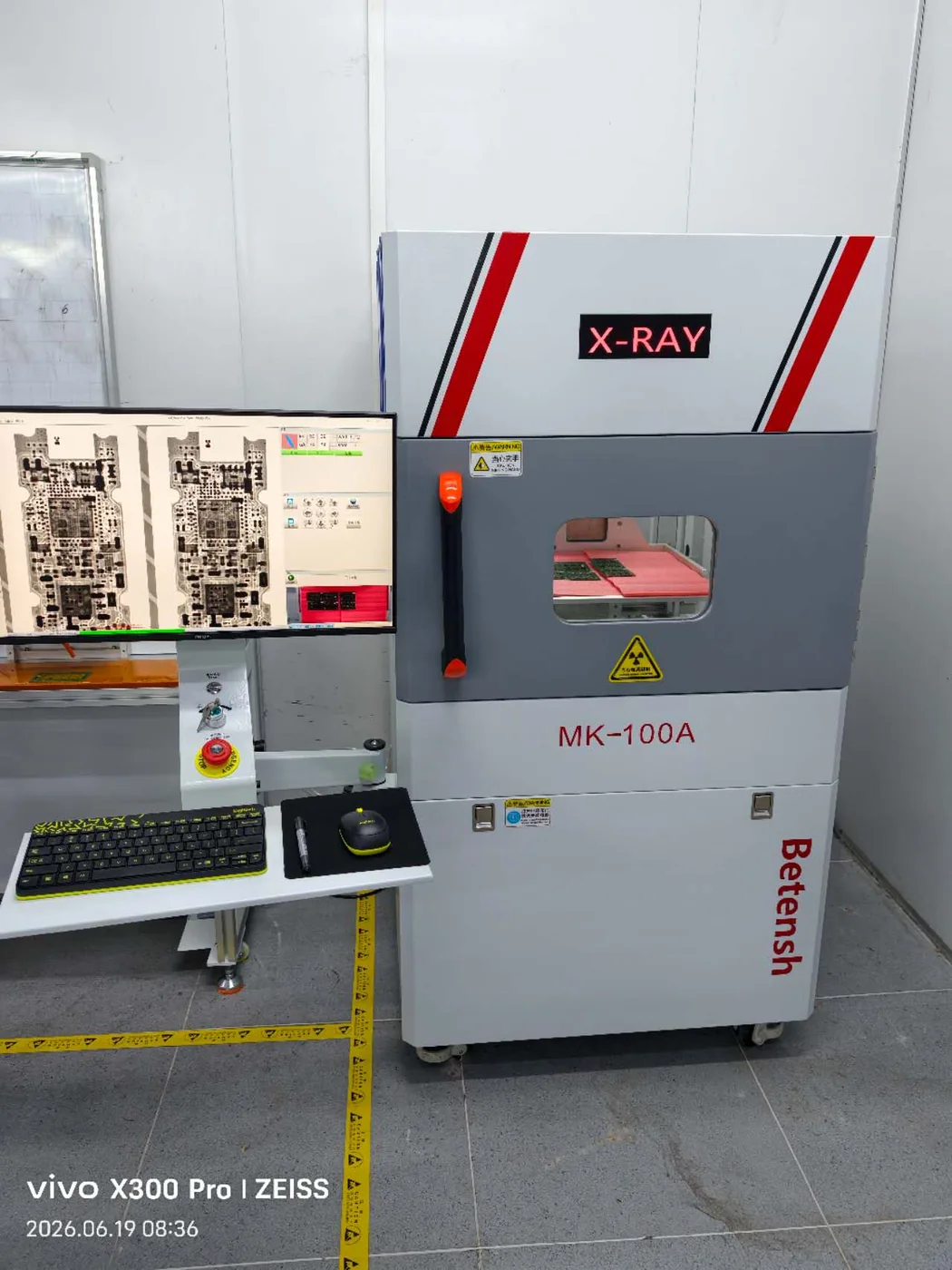

可检测面阵列器件的气泡、少球、桥接、锡球损伤、锡溅、冷焊、偏移、开路、枕窝等;PCB可测区域<310×310mm,PCB最大尺寸440×550mm。

X-Ray常见缺陷定义

缺陷说明
少球BGA中的锡球缺失。
焊点桥接BGA两个锡球之间短路。
锡球损伤BGA锡球因外力作用导致变形。
焊点虚焊BGA锡球熔化后,因焊盘浸润性不好,导致锡球与焊盘之间没有连接。
锡珠锡溅或锡球未被裹挟、包封、连接,正常工作环境可能引起锡球移动。
偏移贴片过程中因设备问题造成BGA球与焊盘出现较大位移。

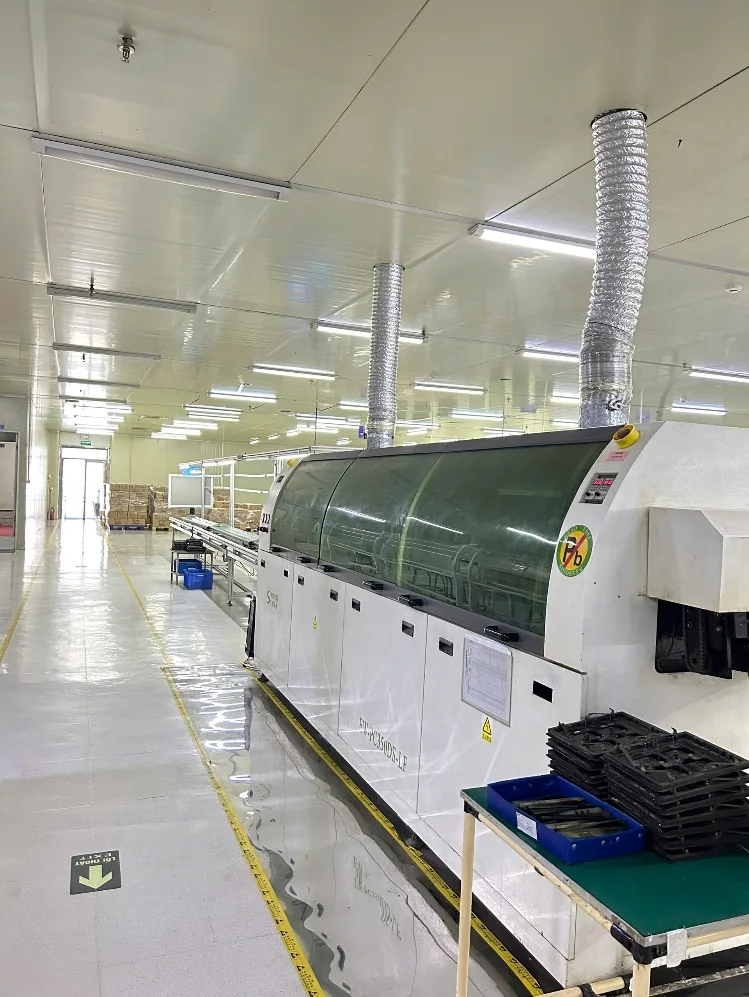

DIP生产环境

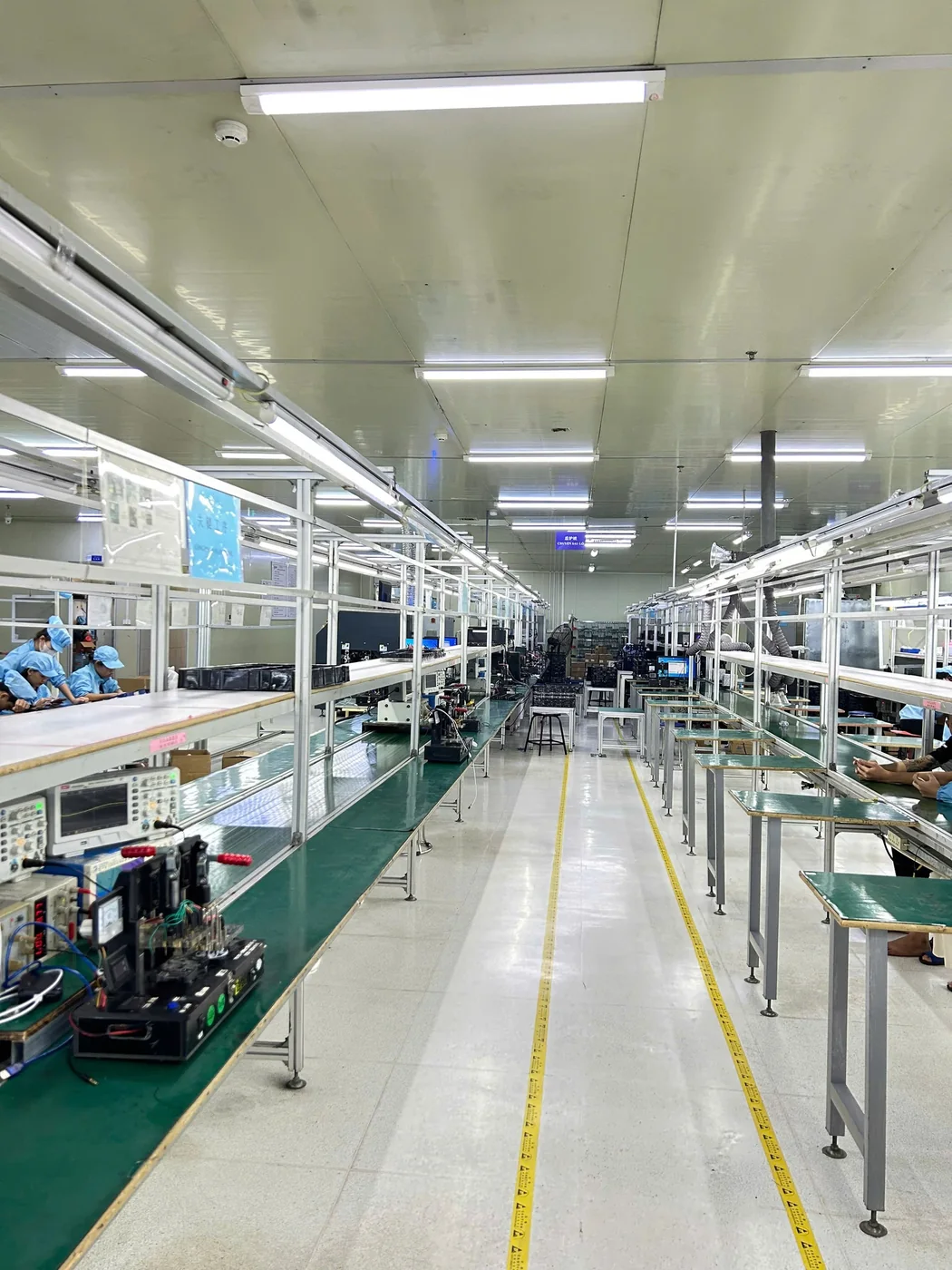

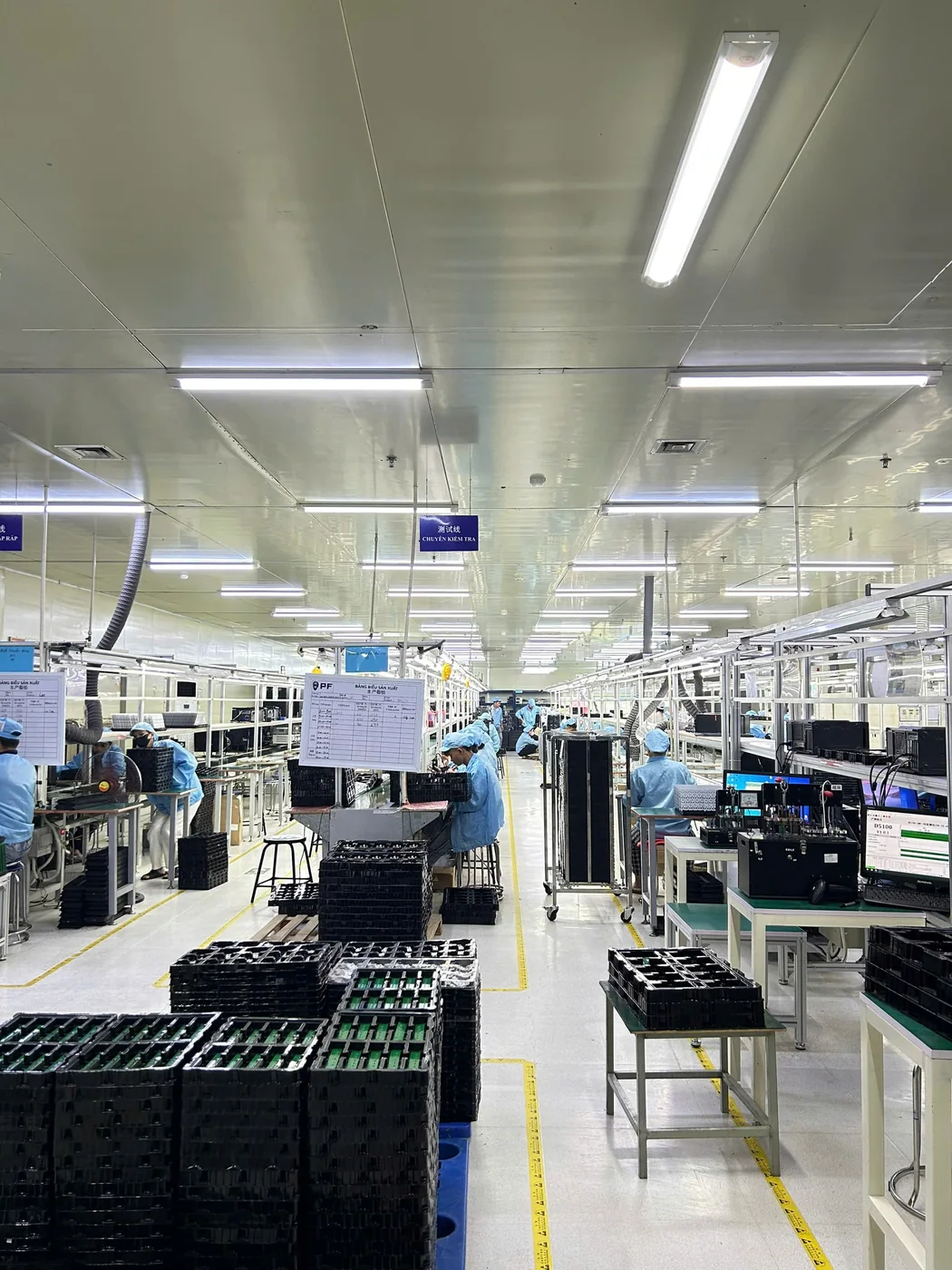

DIP生产线2条,测试线4条,选择波峰焊1条。

清洗设备

可强力清除PCB上残留的各式离子污染残留、PCBA上助焊剂(Flux)及产品生产工艺中的污染残留。

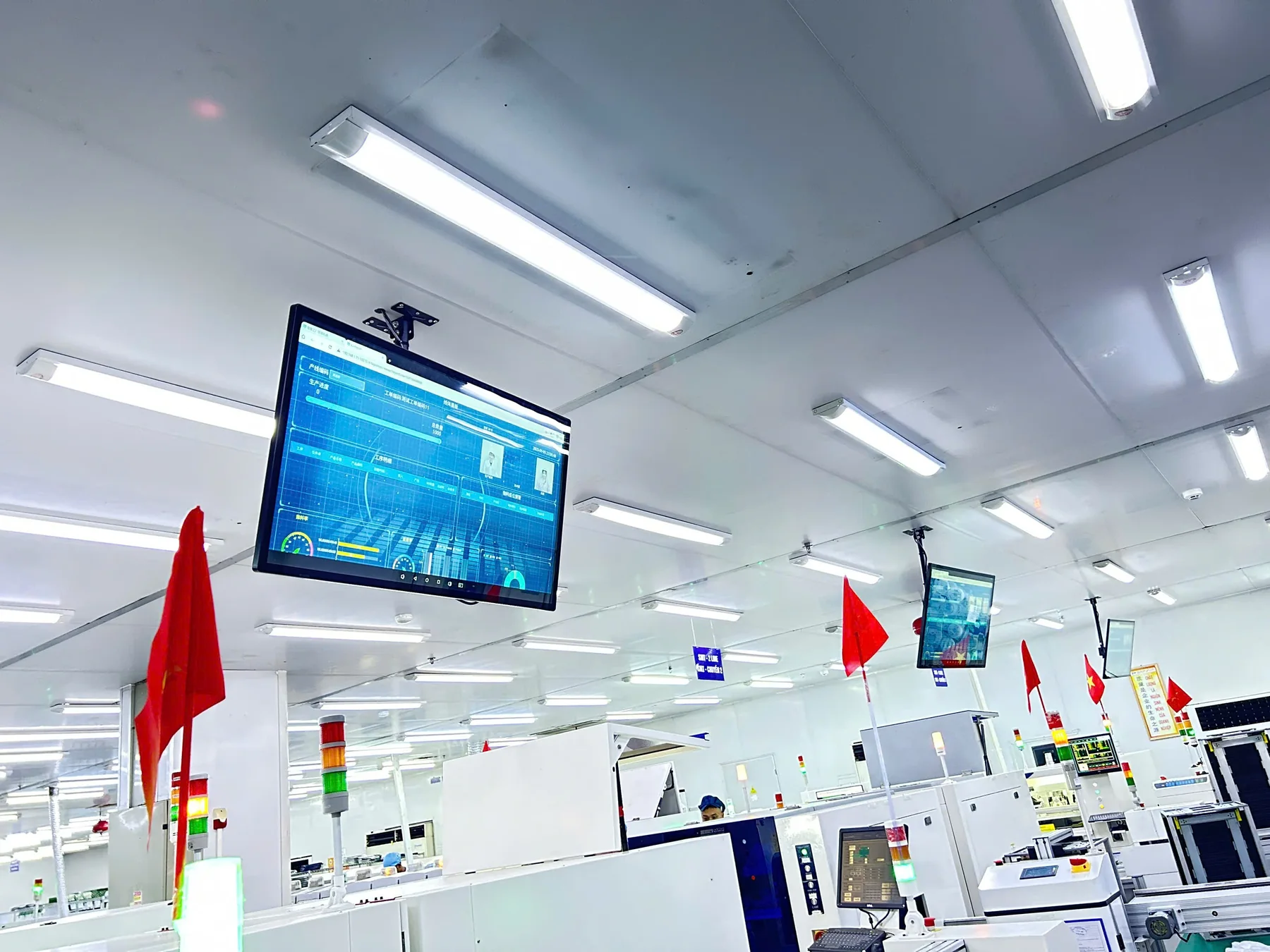

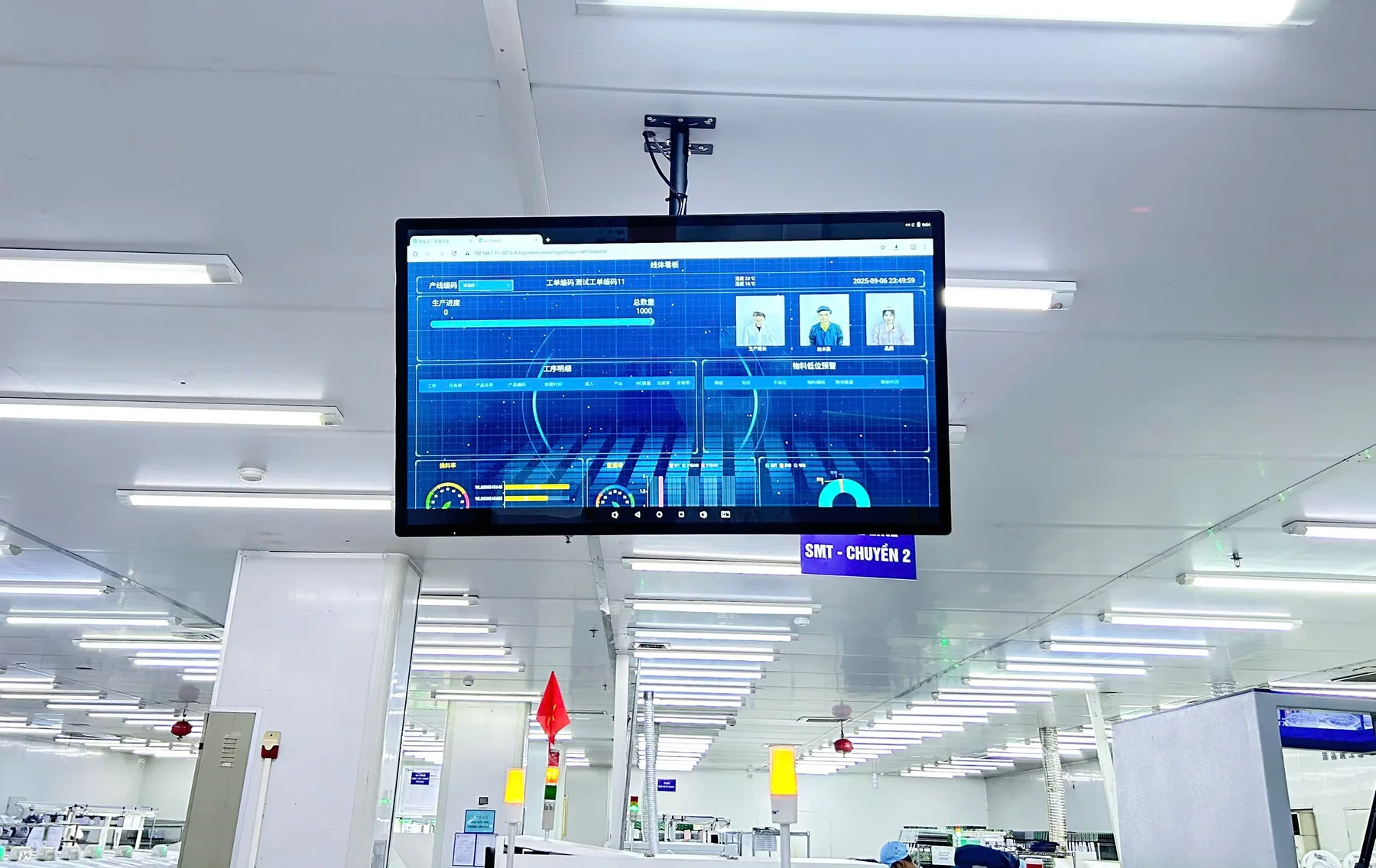

MES(Manufacturing Execution System)系统

MES系统用于生产运营管理与系统集成,主要功能包括:生产计划与协调生产;物料及库存管理、设备管理及维护;人力资源和生产能力管理、数据收集和分析;产品质量控制。

MES(制造执行系统)是现代生产管理的“大脑”,帮助企业控制从投入物料到成品的整个生产过程。

Hệ thống MES (Manufacturing Execution System) chính là “bộ não” điều hành sản xuất hiện đại, giúp doanh nghiệp kiểm soát toàn bộ quá trình sản xuất – từ nguyên vật liệu đầu vào cho đến sản phẩm hoàn thiện.
